La Sfinge e la sua cava

Le due prese Capella del progetto 02, ricalcolate su un riquadro di 225 × 99 m attorno alla Grande Sfinge. La stereo fra le prese misura nettamente la cava in cui il monumento è scolpito; il monumento stesso, largo 19 m, non lo risolve.

Le pagine interattive

Unione delle due preseLa quota dalla parallasse fra le due date sul riquadro della Sfinge, con i voxel, il pieno · vuoto · pieno su tutta l’altezza e le otto strutture documentate del monumento.apri →9.2 MB2024-10-04, discendenteLa presa singola sul riquadro: TFF in 64 sotto-aperture e quota dalle k dei pixel.apri →9.0 MB2024-09-16, ascendenteLa seconda presa, stessa catena, stesso reticolo.apri →9.0 MBForme d’onda per pixel, 2024-10-04Per ogni pixel del riquadro i 64 valori yk, modulo, fase e |h(z)|, con la sezione 2D lungo una retta.apri →18.8 MBForme d’onda per pixel, 2024-09-16La stessa pagina per la presa ascendente.apri →18.8 MB

I numeri

riquadro29°58′32,8″N 31°08′12,6″E → 29°58′29,6″N 31°08′21,0″E (225 × 99 m, nodi a 0,5 m)
presele stesse due del progetto 02: 2024-10-04 discendente, 2024-09-16 ascendente
parallasse fra le prese1.52 m per metro di quota
σh a priori2.3 m
nodi misurati nel riquadro11.4 %
quota sull’impronta del corpo30.4 m s.l.m. (dispersione robusta 1.9 m, 3948 nodi)
quota del bordo della cava45.8 m s.l.m.
profondità della cava, misurata15.4 m — il modello mette il dorso a 12 m dal pavimento
escursione lungo l’asse del corpo3.6 m su 60 m, contro i 20 m del monumento

Che cosa dicono i dati

La stereo separa due piani: il pavimento della fossa a 30.4 m e il bordo della cava a 45.8 m, cioè una cava profonda 15.4 m. È l’unico confronto con la geometria nota che regge, ed è relativo: il modello mette il dorso della Sfinge a 12 m sopra il pavimento, e la cava misurata è +3.4 m più profonda (1.4 σh).

Sull’impronta del corpo la quota è piatta: 3.6 m di escursione su 60 m, contro i 20 m fra la fossa e la sommità della testa. Quello che si misura è il pavimento: con l’11 % dei nodi misurati, σh di 2.3 m e una finestra di correlazione di 12,5 m, un oggetto largo 19 m non è risolto. Il gradino all’estremità ovest è il muro della cava che entra nella finestra.

Il terzo orientale del riquadro non regge: quote fino a 100 m dove la piana scende verso il Nilo, con correlazione appena sopra la soglia. È un aggancio a un’ambiguità della ricerca in quota, probabilmente sulle pareti dei templi, e non va letto come terreno.

Le otto strutture della Sfinge nella scena 3D (corpo, pozzo di Perring, foro sulla testa, fessura alla vita, due tratti del passaggio della groppa, pozzo “Keyhole”, nicchia nord) sono un riferimento: misure dalle fonti, posizioni collocate a mano e dichiarate voce per voce. La quota del pavimento su cui poggiano è agganciata a quella misurata qui, perché le fonti non la danno; il DEM Copernicus (23–38 m nel riquadro) la conferma. Il pieno · vuoto · pieno è calcolato su tutto l’asse dei voxel ed è un discriminante, non la rilevazione di cavità: le cavità documentate misurano da 2 a 12 m, e un vuoto fra pieni ne occupa almeno 18.

Le figure

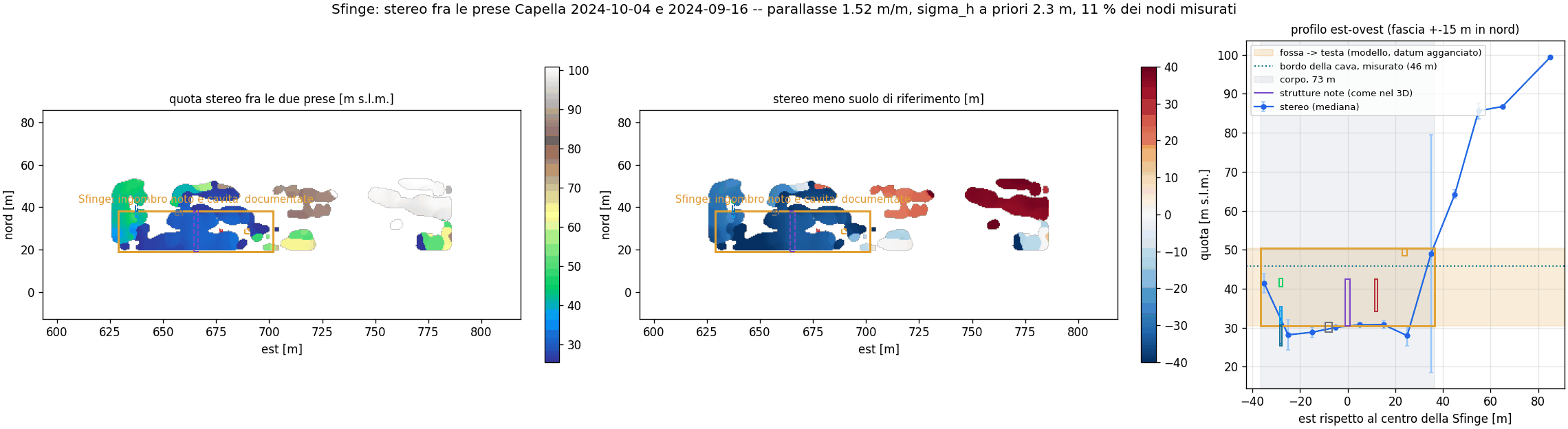

La quota stereo nel riquadro, la differenza dal suolo di riferimento e il profilo est-ovest sull’asse, con gli spigoli delle strutture note proiettati nel piano est-quota.
La quota stereo nel riquadro, la differenza dal suolo di riferimento e il profilo est-ovest sull’asse, con gli spigoli delle strutture note proiettati nel piano est-quota.

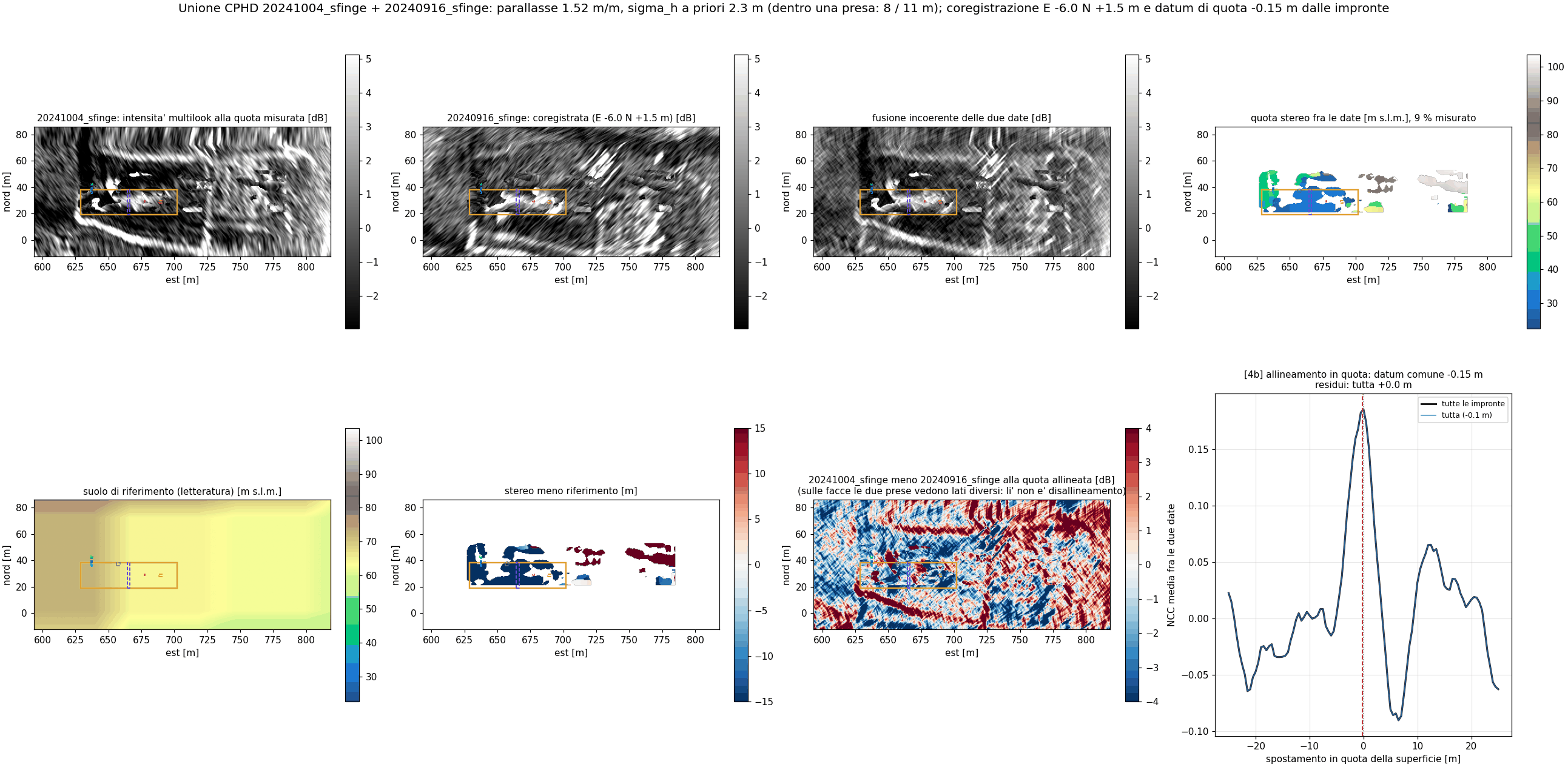

Le due date alla quota misurata, la loro fusione e la quota stereo.
Le due date alla quota misurata, la loro fusione e la quota stereo.

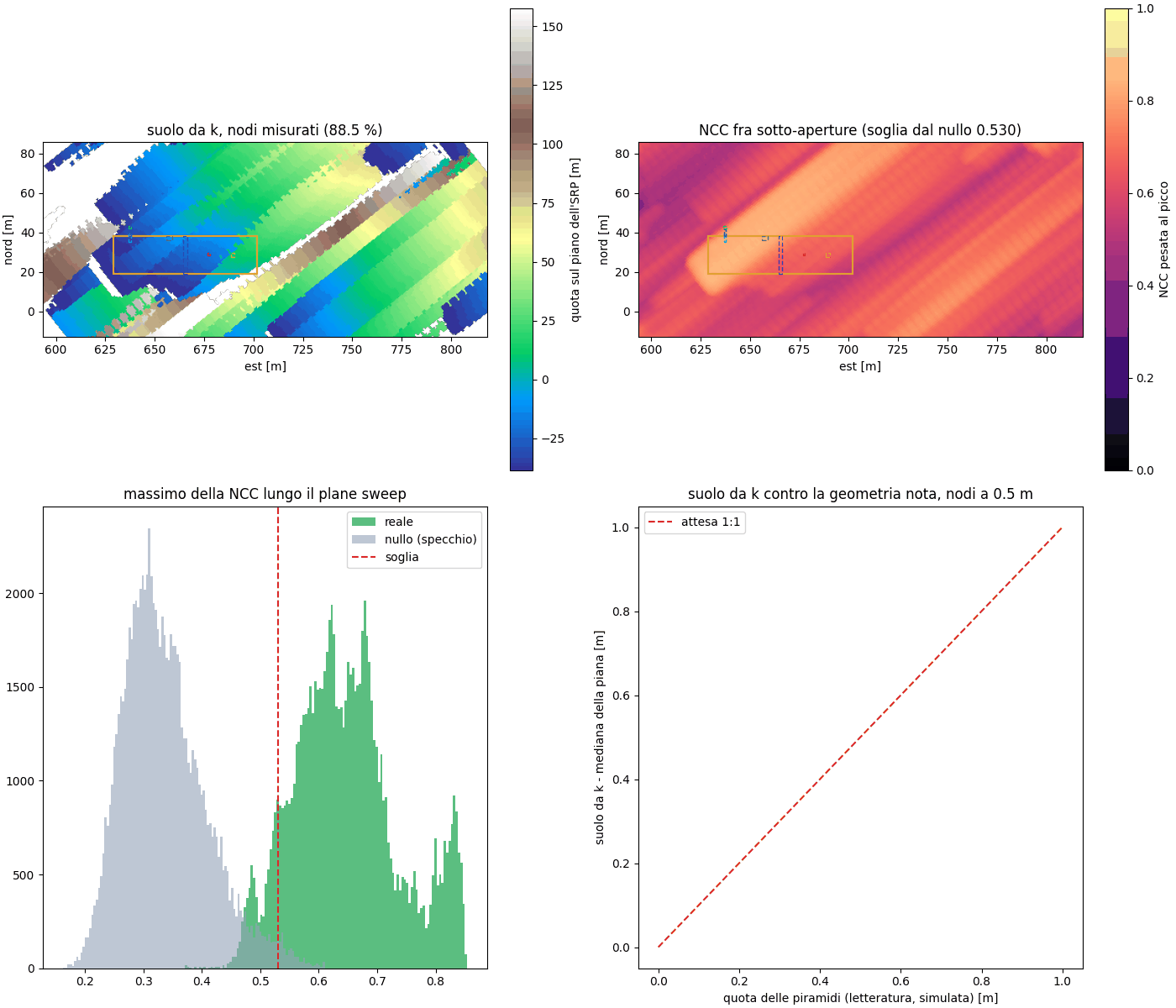

2024-10-04: la quota dalle k dei pixel, dentro una sola presa.
2024-10-04: la quota dalle k dei pixel, dentro una sola presa.

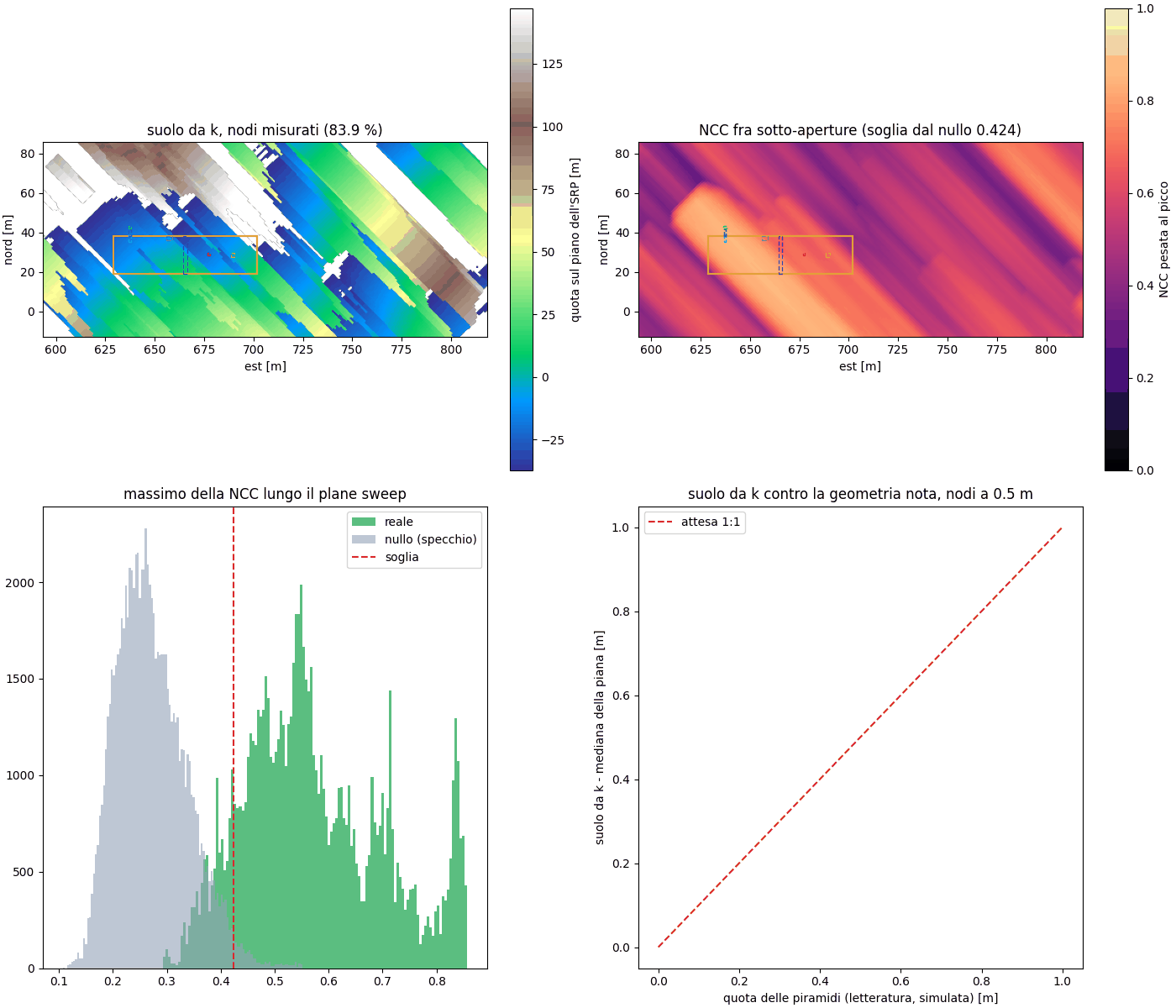

2024-09-16: la stessa misura sulla presa ascendente.
